컴퓨터네트워크-네트워크층 프로토콜(1)

IPv4프로토콜 :

버전 4의 네트워크 계층은 하나의 기본 프로토콜과 3 개의 보조 프로토콜로 생각할 수 있습니다.

주요 프로토콜 인 ipv4는 패킷의 패킷 화, 전달 및 전달을 담당합니다.

icmpv4가 도와줍니다 배달시 발생할 수있는 일부 오류를 처리하는 ipv4 igmp(internet group map protocol)는 멀티 스팅에서 ipv4를 돕는 데 사용됩니다.

arp는 주소 매핑에 사용됩니다



TCP / IP 프로토콜에서 IP 및 기타 네트워크 계층 프로토콜의 위치



*상위층은 하위층의 서비스들을 이용한다.







DataFormat

ip가 사용하는 패킷을 데이터 그램이라고합니다.

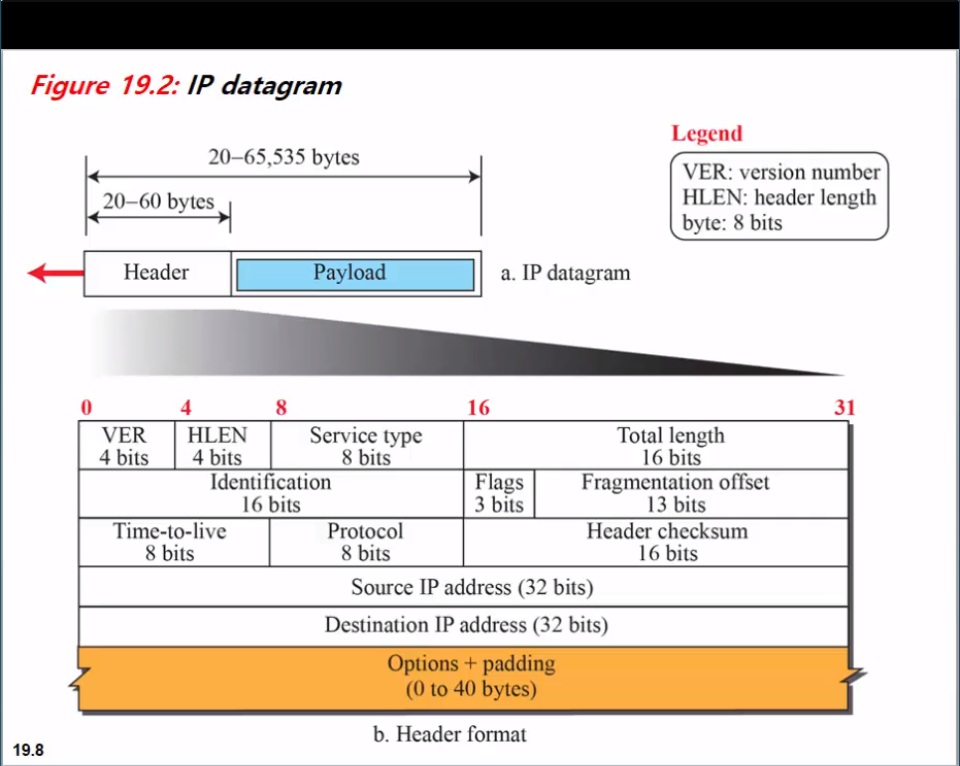

19.2그림은 ipv4 데이터 그램 형식을 보여줍니다.

데이터 그램은 헤더와 페이로드 (데이터)의 두 부분으로 구성된 가변 길이 패킷입니다.

헤더 길이는 20~60 바이트이며 라우팅 및 전달에 필요한 정보가 들어 있습니다.

tcp / ip에서는 헤더를 4 바이트 섹션으로 표시하는 것이 일반적입니다.



IP datagram



a. 헤더는 최소 20~60바이트이다.

전체 길이는 65,535바이트까지 가질 수 있다.



b. Header format 전체 32비트











프로토콜 필드 값을 이용한 다중화 및 역 다중화



헤더부분에 Payload에 어떤 필드 값이 실렸는지 표시해준다.
